PAT410便攜式電氣設備測試儀

品牌：美國Megger
分類：安規測試儀
應用領域：電網，電廠，軌道交通，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

PAT410便攜式電氣設備測試儀簡介：
?PAT410適用于那些在200mA電流以下的測試。小巧輕便的PAT400系列只有2.7公斤重。
?PAT410是Megger公司新一代提供數據下載功能的便攜式電器測試儀。能按照新的規程要求完成對便攜式電器設備的測試。
?PAT410是一款小巧的設備，僅適用于230 V系統，帶有儲存10000個測試結果的數據庫容量。
?PAT410擁有較高的占空比，可全天候運行，適用于需要快速完成測試的場合，且儀器易于使用。
?PAT410具有獨特的快速重啟功能，從一個地方移動到另一個地方時時，它會瞬間恢復斷電時的界面。這樣*顯著的節省了時間，因此，儀器可以在每天進行更多的測試。
?USB通信可以方便地把資料下載到USB存儲器。PAT410本身帶有10000個數據的存儲器，可以不間斷地進行連續的測試，從而提高了效率。大型的標準鍵盤可以快速地完成數據輸入工作。
?測試數據與PowerSuite®軟件兼容，可生成的認證書。PAT410可選配條形碼掃描儀和熱敏條形碼打印機，這些設備都可通過USB端口操作。所打印的標簽耐用，穩定而且容易獲得。
?5個熱鍵可以直接訪問常用功能，加快了功能選擇的速度，從而提高了生產率，時間*是金錢。可使用標準化測試組和用戶自定義的測試組，進行快速、靈活的產品測試。
?PAT410能夠進行的測試包括250 V和500 V絕緣測試；200 mA、10 A和25 A導體結點測試；差動漏電流測試、接觸漏電流測試和替代法漏電流測試；伏安測試；便攜式漏電開關跳閘測試；防雷和防漏電拖線板測試。漏電開關測試目前在英國是一種強制的測試。

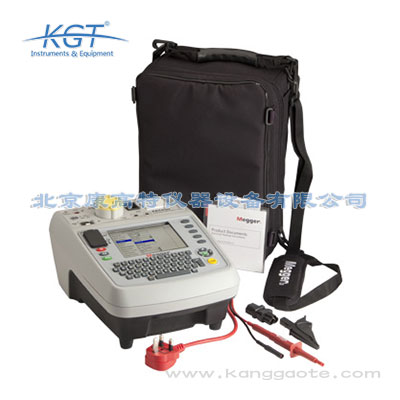

?PAT410標配有帶接地功能的絕緣測試線、230 V拖線板的適配器、充電器以及方便放置儀器和導線的便攜箱。PAT410配有數據下載管理軟件，可以把存儲的數據轉換成可在Excel里讀取的CSV文件。
?Megger的PowerSuite軟件可作為PAT410的補充，用于管理數據庫以及為各種客戶提供的電子認證證書。

PAT410便攜式電氣設備測試儀特點：
?10,000組測試數據存儲，可使用USB下載
?大型5.7英寸?VGA背光全彩顯示屏，可清晰地顯示測試結果
?200 mA、10 A和25 A導體結點測試電流，較高的占空比可使儀器進行連續測試（PAT 410僅提供200 mA測試電流）
?可設定合格/不合格閥值，以便迅速發現不合格產品
?可選配條形碼掃描器和打印機，從而節省輸入產品序列號的時間
?可用于工業、商業或住宅區的230 V和110 V測試場合

PAT410便攜式電氣設備測試儀應用：
?房東、雇主或物業持有者都有責任保證所擁有的設施的安全性，并確保對其進行定期的電氣測試。這可以由電氣承包商、的PAT機構、維護部門或物業公司來完成。
?PAT410適用于酒店、公共設施、學校、商店、影院、銀行、飯店、工廠等地方便攜式電器的測試。這些地方可能會有大量的測試需求，并需要*的數據記錄，從而需要測試儀帶有內部存儲功能以及數據管理軟件。

供電電源	PAT410 230V ± 10% @ 50/60 Hz PAT420, PAT450 110V ± 10% + 110V ±10% @ 50/60 HZ
導體結點測試 (10 A 和 25 A) (非 PAT410)	開路電壓 9V a.c. ± 10% ± 0.1V (電源: 230V 50Hz)
接地結點電阻精度	±5% ±3 位(0 - 0.49 Ω) ±5% ±5 位(0.5 - 0.99 Ω)
分辨率	10 mΩ (0 - 1.99 Ω)
顯示范圍	0 - 1.99 Ω
連續性測試 (200 mA)
測試電壓	4.0V d.c. -0% +10%
連續性測試電阻精度	±5% ±3 位 (0 - 0.49 Ω) ±5% ±5 位 (0.5 - 0.99 Ω)
分辨率	10 mΩ (1 - 19.99 Ω)
顯示范圍	0 - 19.99 Ω
絕緣測試 (250V 和 500V)
絕緣電阻測試精度 (230V)	±2% ±5 位 (0 - 19.99 MΩ) ±5% ±10 位 (20 - 99.99 MΩ)
絕緣電阻分辨率	0.01 MΩ
顯示范圍	0 - 99.99 MΩ
替代法漏電流測試
測試電壓和頻率	40V a.c. ±10%, 工頻
漏電流測試精度	±5% ±5 位
分辨率	0.01 mA
顯示范圍	0 - 19.99 mA
差動漏電流測試
測試電壓和頻率	主電源
漏電流測試精度	±5% ±5 位
分辨率	0.01 mA
顯示范圍	0 - 19.99 mA
接觸電流測試
測試電壓和頻率	主電源
接觸電流測試精度	±5% ±5 位
分辨率	0.01 mA
顯示范圍	0 - 10 mA
運行測試
測試電壓和頻率	主電源
伏安額定值	230V 3700VA 110V 1800VA
伏安精度	±5% ±10 位 (0 - 99VA) ±5% ±50 位 (100VA - 999VA) ±5% ±100 位 (1000VA - 3700VA)
分辨率	1VA (0 - 3700VA)
顯示范圍	0 - 3990VA
拖線板測試
測試項目	連結、絕緣和極性
極性測試電壓	12V
極性檢測	導線 OK 火線零線短接火線零線反相火線/零線開路
高壓測試
高壓測試電壓	I類設備交流 1500V II類設備交流 3000V
高壓測試電流	短路電流< 3.5 mA @253 V
高壓測試擊穿電流精度	±5% ±5 位
高壓測試擊穿電流分辨率	0.01 mA
顯示范圍	0 - 3.0 mA
便攜式漏電開關測試
測試電壓和頻率	主電源
測試電流精度	-8% - -2% (1/2 x I) +2% - +8% (1 x I, 5 x I)
跳閘時間精度	±1% ±5 位
跳閘時間分辨率	0.1 ms
顯示范圍	0 - 1999 ms (1/2 x I) 0 - 300 ms (1 x I) 0 - 40 ms (5 x I)
保險絲測試
測試電壓	3.3V
提示音	如果保險絲良好儀器發出滴滴聲
環境
運行溫度	-10 - +50 oC
儲存溫度	-20 - +60 oC
濕度	90% RH @ -10 - +30 oC 75% RH @ +30 - +50 oC
海拔	高達2000 m
防護等級	IP40
重量	PAT410 (含包裝) 2.7 kg (3.2 kg) PAT420 (含包裝) 4.4 kg (4.9 kg) PAT450 (含包裝) 5.0 kg (5.5 kg)
尺寸	PAT410 145 (H) x 255 (W) x 320 (L) PAT420 & PAT450 180 (H) x 255 (W) x 320 (L) 含包裝 210 (H) x 280 (W) x 390 (L)
安全等級	IEC 61010-1: CAT II 300V EMC
抗干擾	IEC 61326-1: 2006 IEC 61326-2-2: 2005
